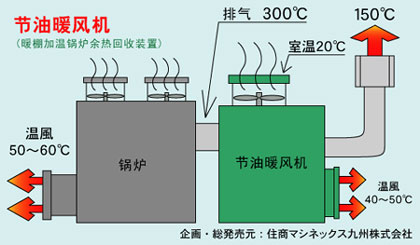

排氣餘熱回收輔助鍋爐裝置「節油暖風機」
|
用於排氣中熱量回收的輔助性鍋爐裝置。把回收的排氣餘熱轉變成幹淨的暖風送回到管內。
通常是與500型，與600型的鍋爐對應。
節能的效果
節油暖風機可回收排氣中60～70％熱能。
產生的暖風為攝氏40度左右。
根據鍋爐的排氣溫度和乙烯樹脂管道設置方法的不同，節能的效果也不同，可以削減15～20％左右的重油使用量。
|
 |
耐久性
由鋼鐵外殼、體熱交換部分及風扇部分構成。
隻有在風扇部分使用電源，減少了故障的發生，提高耐久性。
直接與排氣接觸的熱交換部分可以替換。
因為可以替換熱交換部分，本裝置能長時間連續性地使用。
構造
主體尺寸
寬490mm×高900mm×長960mm
風扇
φ430mm×高350mm、AC200V/200W
鍋爐煙道連接部分
φ230mm對應
暖風送風口
左右可連接折疊寬度630mm的導管
重量
105kg
外殼45Kg、熱交換部分45Kg，風扇部分15kg
因機器的改良,有變的可能性
參考資料
600型鍋爐的供暖能力是150,000kcal/h[174kw]。
其中，20,000～30,000kcal/h的熱量作為排氣被扔掉了。
鍋爐的排氣溫度約250～400度。
節油暖風機的設置前後相比較，排氣溫度下降150～200度左右。
如果對排氣中被扔掉的熱量再利用的話，這部分熱量就能提高供暖能力，和以前相比在短時間內使暖棚的溫度上升，也減少重油使用量。
因暖棚麵積大，供暖能力不足的情況，節油暖風機的設置可提高供暖能力，使室內可以均勻加溫。
回收熱量＝提高供暖能力 平均回收率70％
扔掉的熱量 回收的熱量
15,000kcal 10,500kcal
20,000kcal 14,000kcal
25,000kcal 17,500kcal
30,000kcal 21,000kcal
根據SI單位的規定熱量要用KW來表示，結合舊的鍋爐的表示方法用kcal/h來表示。
|
